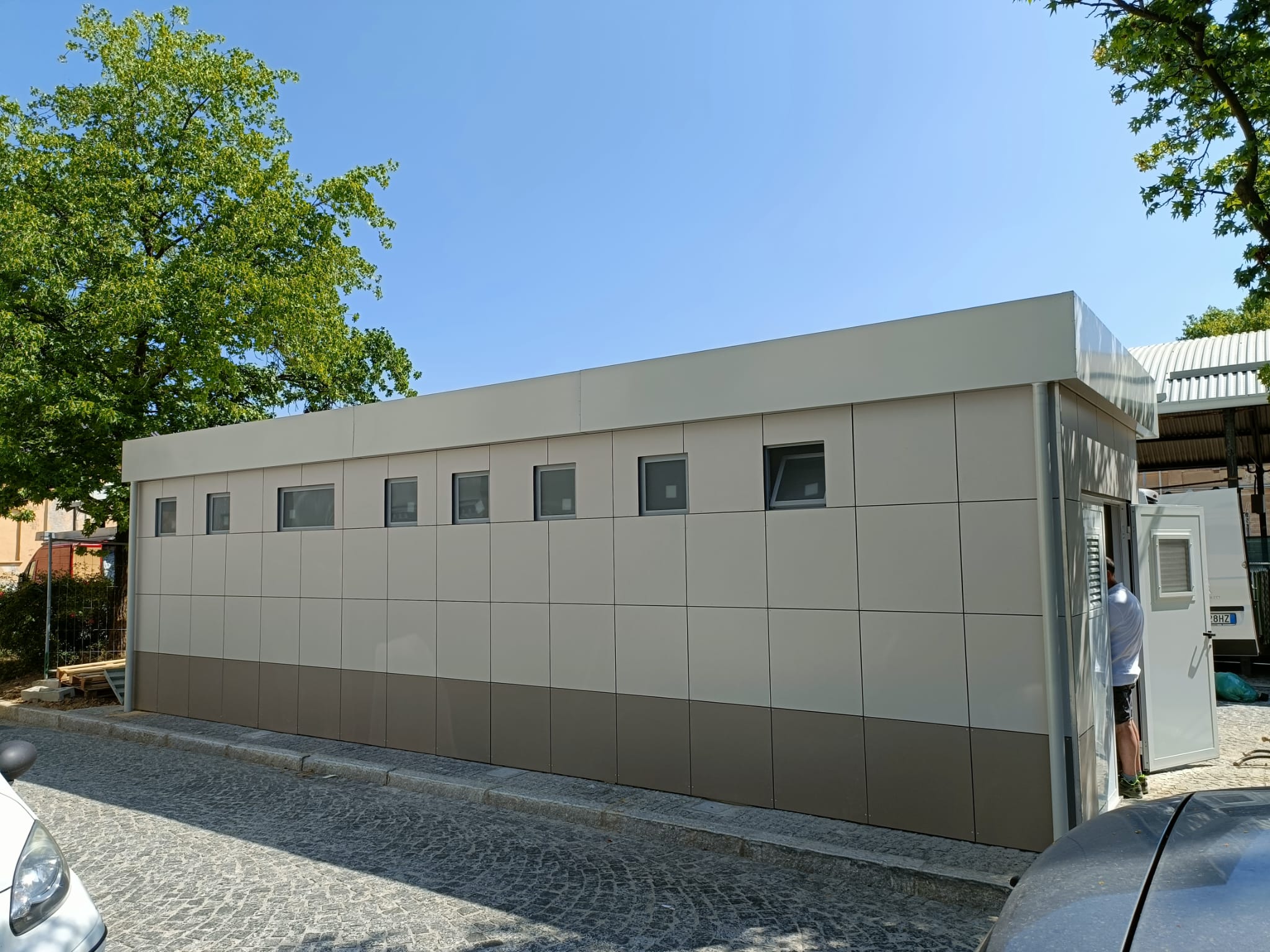

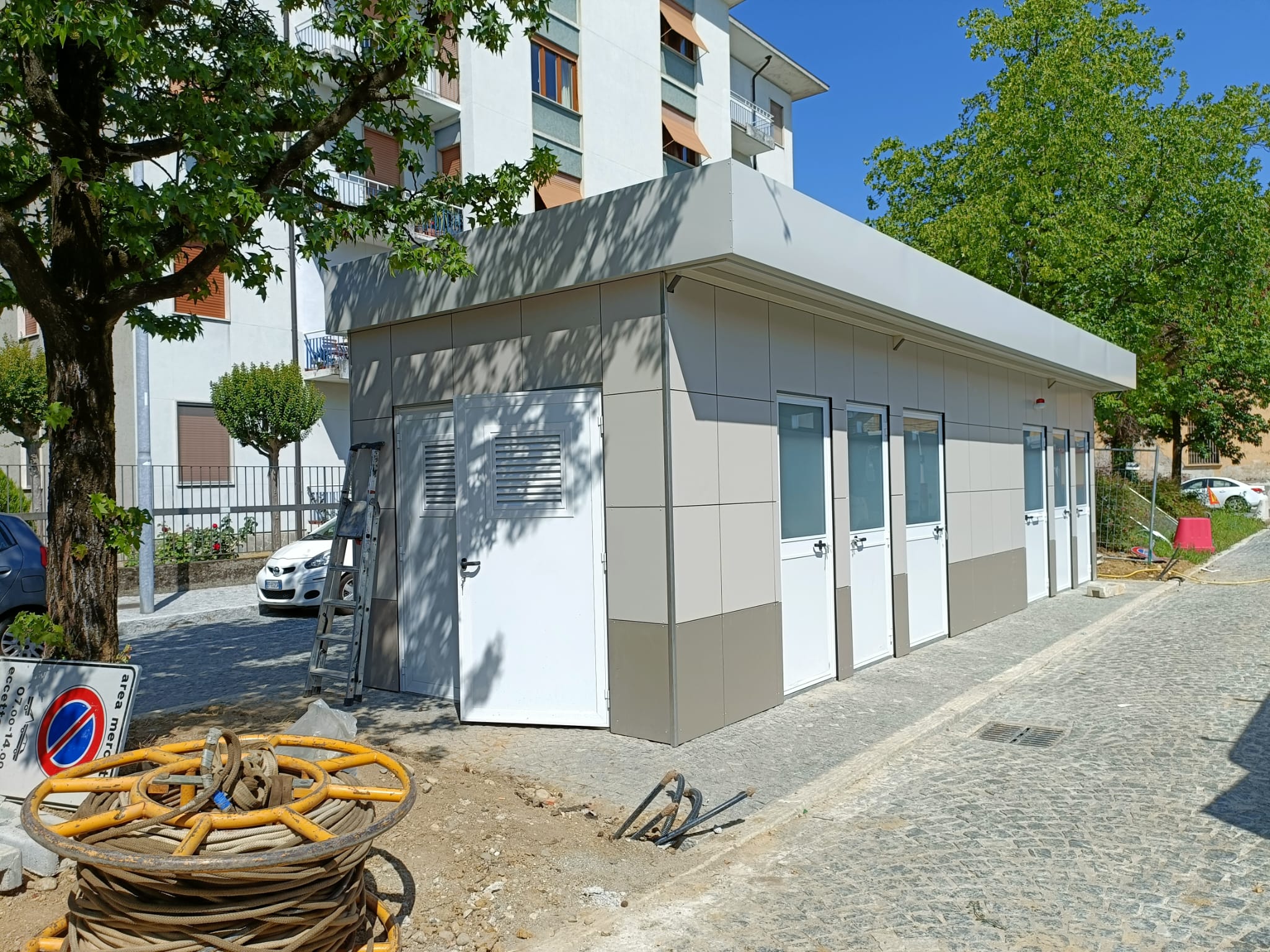

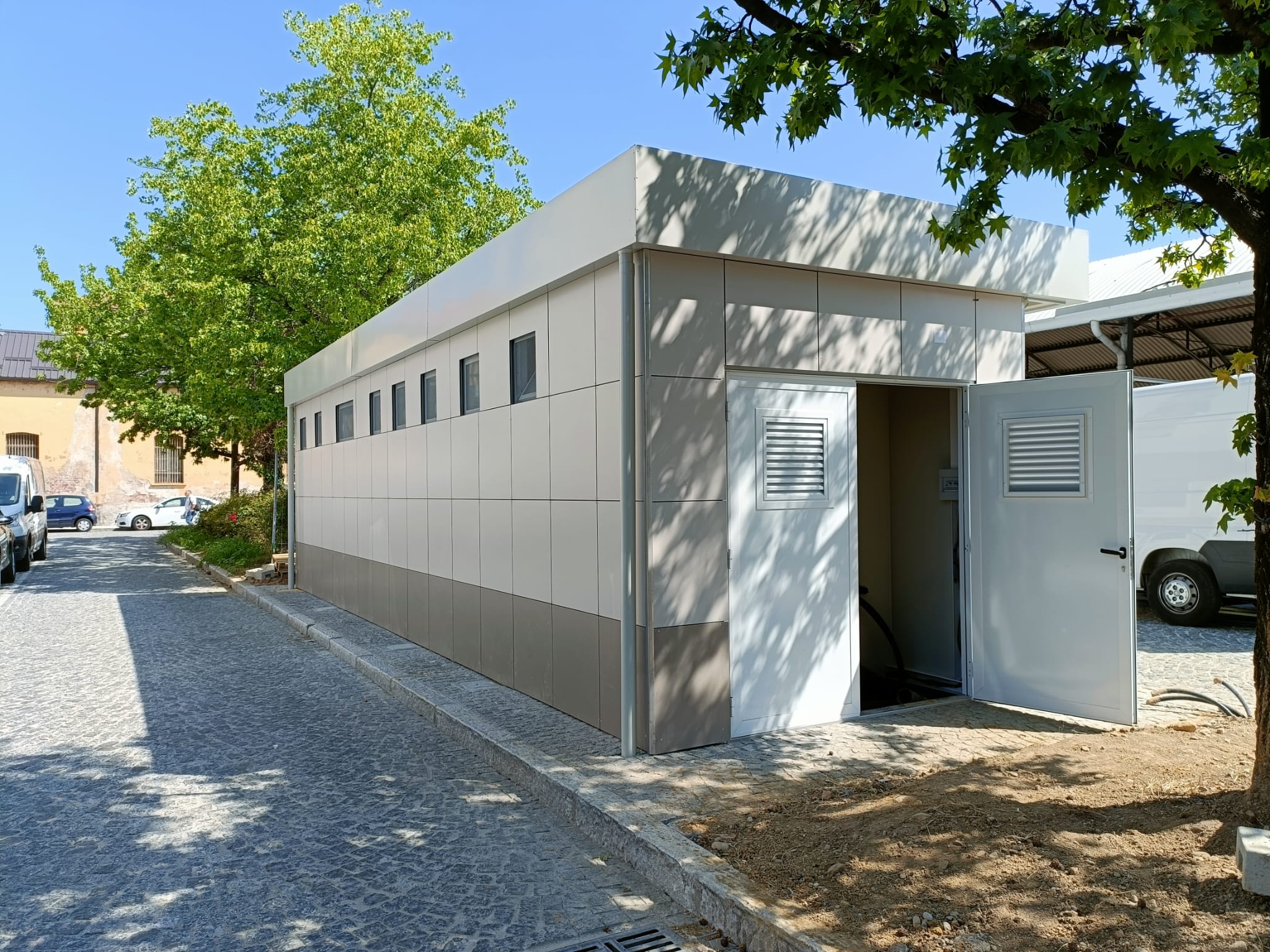

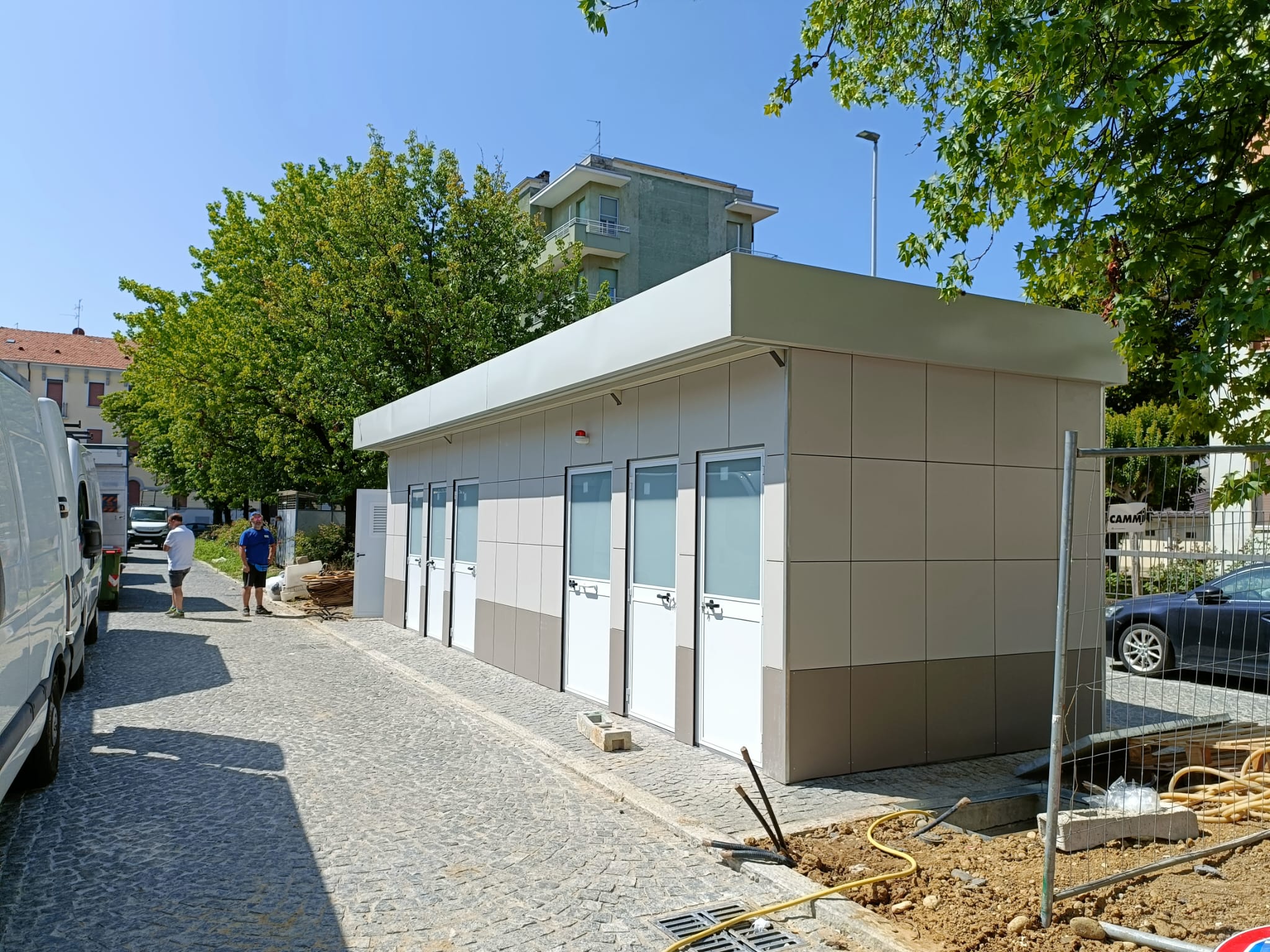

MONOBLOCCO USO BAGNO

A corredo della progettazione, per pratica edilizia, compreso di:
Progettazione strutturale di edificio metallico, (escluso calcolo o verifica strutture di fondazione).
Stesura relazione di calcolo secondo normativa vigente, compresa predisposizione documentazione per denuncia comunale.
Nr.1 Modulo con Dimensioni al basamento 1023 x 293 cm.
Nr.1 Modulo con Dimensioni al tetto 1030 x 300 cm.
Nr.1 Modulo con Dimensioni al tetto 1030 x 50 cm.
H interna 270 cm H esterna 342 cm.
Pannello Parete e Primo Tetto sp.100 mm – Poliuretano
1 Lato lamiera esterna LISCIA BG RAL 9002.
1 Lato lamiera interna LISCIA BG RAL 9002.
Basamento alta portanza con struttura in tubolare
rivestito con lamiera grecata, rivestito con Pannello Parete sp.100 mm Poliuretano,
rivestito con legno CEMENTO sp.16 mm,
rivestito con Pavimento Vinilico Modulare colorazione LIGHT GREY.
Secondo tetto, per maggiore coibentazione, massima ermeticità e durata nel tempo, con struttura in tubolare e lattonerie presso piegate, a una falda, rivestite con:
Pannello Tetto sp.30+35 mm – Poliuretano
1 Lato lamiera esterna 5 greche RAL 9002.
1 Lato lamiera interna Micro Nervata BG RAL 9002.
Fascione di gronda perimetrale RAL 9002, completo di pluviali di scarico a terra.
Dimensioni 1050 x 370 cm.
Serramenti in Alluminio RAL 9010.
Vetro Camera 4/9/4mm Stampato.
N.1 Porta cieca tutto pannello a due ante battenti, con maniglia e serratura standard, con dimensioni 200 x 210h est cm.
N.4 Porte cieche tutto pannello a un’anta battente, con maniglia e serratura standard, con dimensioni 80 x 210h est cm.
N.2 Porte cieche tutto pannello a un’anta battente, con maniglia standard e serratura libero/occupato, con dimensioni 100 x 210h est cm.
N.5 Porte cieche tutto pannello a un’anta battente, con maniglia standard e serratura libero/occupato, con dimensioni 80 x 210h est cm.
N.11 Finestre con apertura a vasistas, con dimensioni 50 x 50h est cm, complete di zanzariera fissa.
N.1 Finestra con apertura a vasistas, con dimensioni 100 x 50h est cm, complete di zanzariera fissa.
Impianto elettrico competo di relazione, incassato, compreso di:
N.1 Quadro Elettrico.
N.1 Differenziale Generale. N.1 Plafoniera 45W-LED. N.11 Plafoniere 19W-LED. N.7 Interruttori.
N.7 Prese.
N.1 Scatola per allacciamento esterno.
Impianto Idraulico interno, con tubo MEPLA 20mm, incassato, compreso di:
N.1 Bagno disabile completi di (Wc + Lavabo in ceramica) e relativi maniglioni.
N.1 Lavabo in ceramica 90 cm + Struttura + N.2 Miscelatori.
N.1 Specchio.
N.5 Wc in ceramica + Sedile + Cassetta esterna.
N.2 Orinatoi in ceramica. N.5 Portarotolo + Scopino.
N.4 Lavabo in ceramica 60 cm + Colonna + Miscelatore.
N.4 Specchio.
N.1 Boiler elettrico 60 litri, acqua calda.

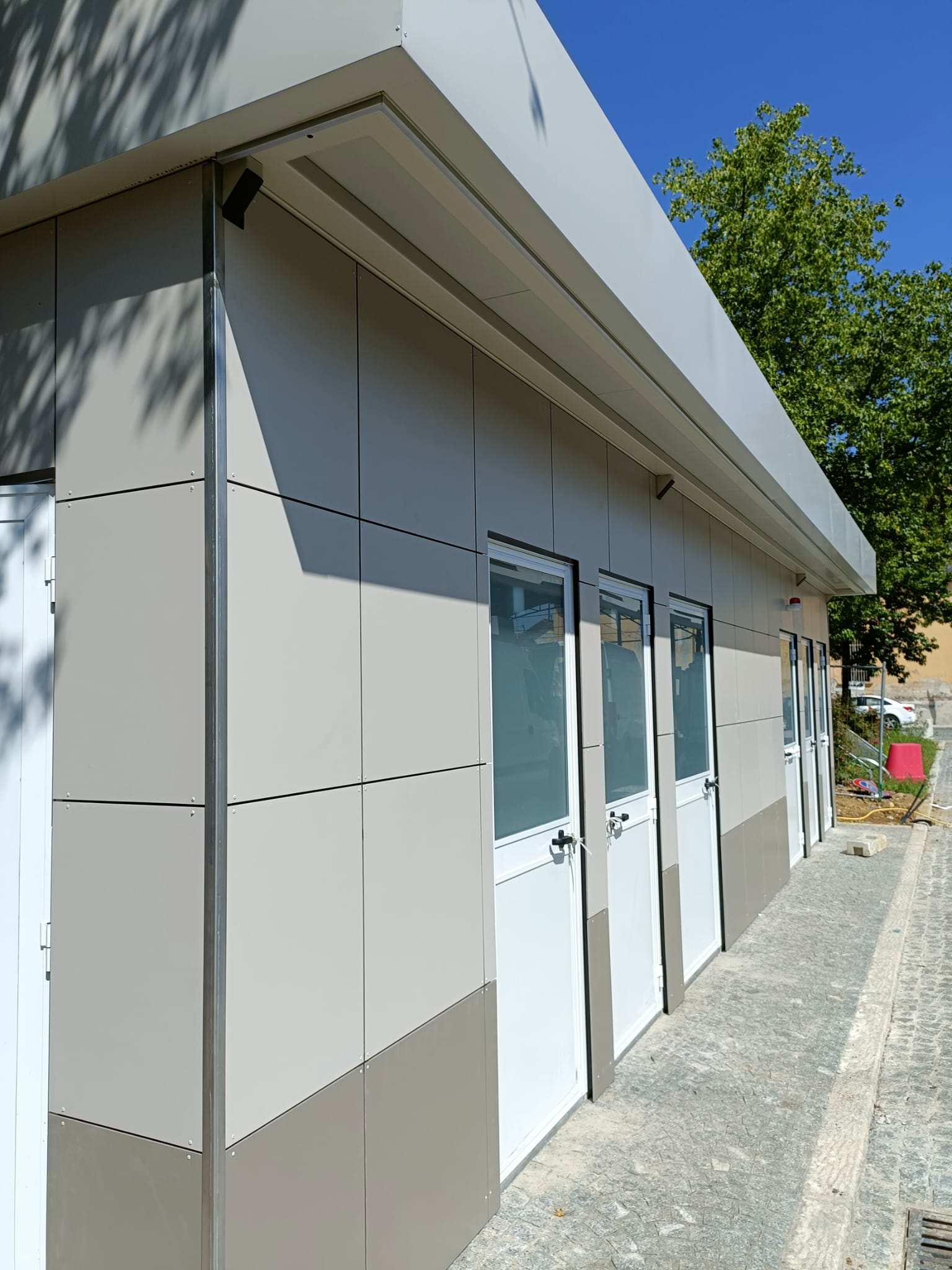

Rivestimento perimetrale esterno con sottostruttura rivestita con mattonelle di HPL (Finitura finto legno)
